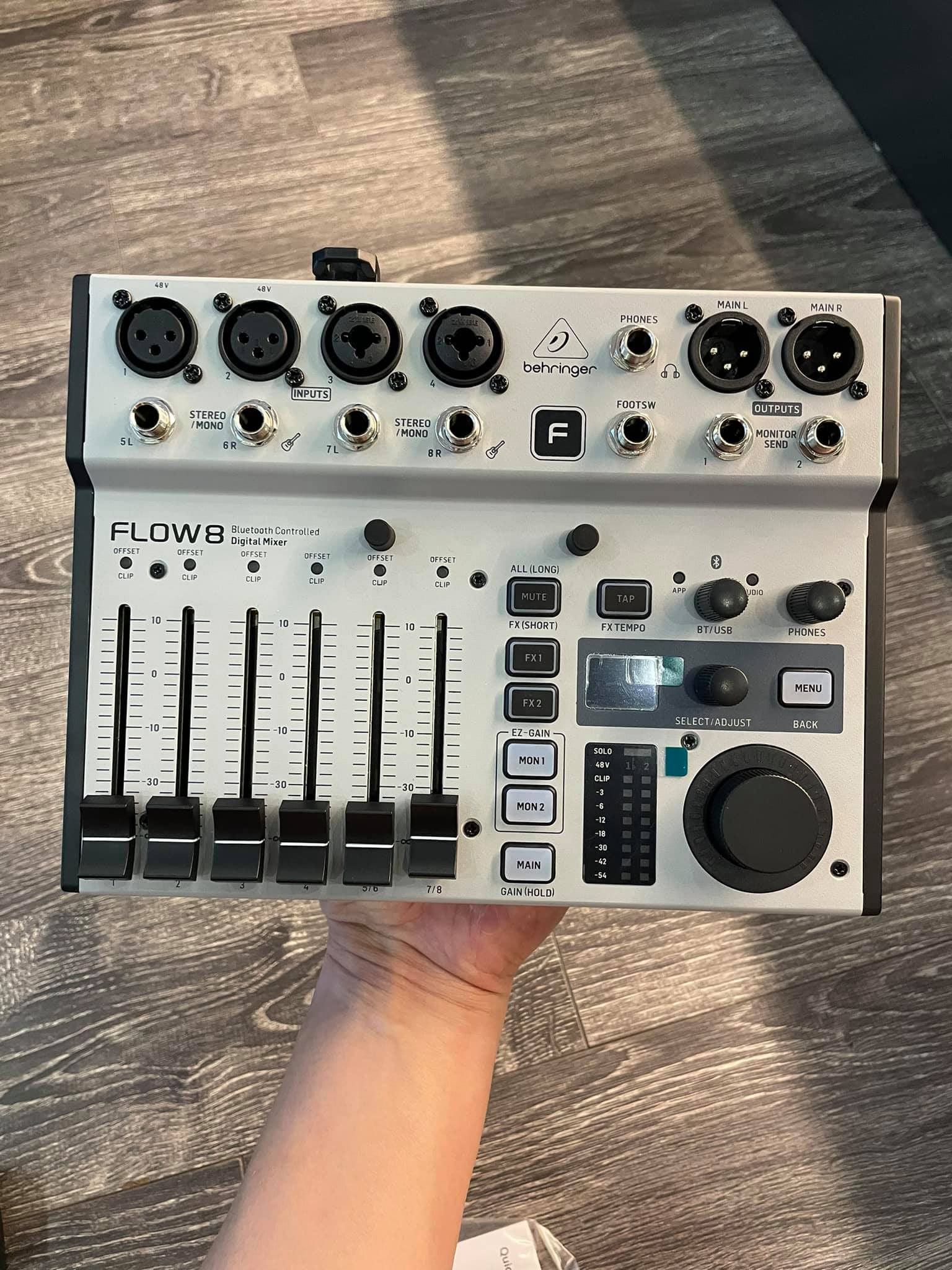

FLOW  8  Các  núm điều khiển cơ

1) MIC 1/MIC 2 ngõ vào chấp nhận Cáp tín hiệu XLR/canon balanced. Cả 2 jack XLR này đều có nguồn

phantom độc lập, tách rời dùng cho micro condenser. nguồn phantom được bật từ phần mềm điều khiển.

(2) MIC3/MIC 4 Cặp jack chấp nhận tín hiệu từ nguồn nhạc cụ

hay micro dynamic thông

Qua cáp jack balanced XLR

(canon) hoặc cáp/jack

unbalanced (jack 6mm) Để sử dụng được micro condenser, bạn cần phải kết nối với 1 preamp hỗ trợ nguồn phantom bên

ngoài, thí dụ

Behringer PS400.

Lưu ý: 2 cổng này không có nguồn Phantom


(3) FOOTSW jack kết nối với

1 pedal khiển đơn hoặc đôi bên ngoài, sử dụng jack 6mm TRS.

(4) PHONES jack kết nối

headphones dùng 1 đầu ¼"

TRS stereo.

(5) MAIN L/MAIN R cổng out gửi tín

tổng sau cùng thông qua jack

cáp balanced XLR.

(6) STEREO/MONO cổng vào chấp

nhận hoặc cáp 6mm stereo

(5/6 1 cặp và 7/8 1 cặp) của

nhạc cụ điện từ như SPD hay keyboard, hoặc 2 cổng mono qua lỗ 5L hay 7L cho tín hiệu HiZ (guitars hay bass)

(7) MONITOR SEND

(MON 1/MON 2) ngõ ra cho 2 monitor. Các ngõ out này chấp

nhận jack 6mm TRS hoặc TS.

(8) HOLDING POSTS 2 cái chốt

dùng để gác điện thoại hoặc ipad để điều khiển mixer bằng phần mềm qua bluetooth.

(9) CHANNEL FADERS Chỉnh fader

cho từng input. Những fader này còn được dùng để gửi

tín hiệu qua MON 1/MON 2

hoặc gửi qua bộ effect FX 1/FX 2 khi được bấm chọn trên phần mềm hoặc bấm nút MENU

Chọn lệnh liên quan đến

nút phần cứng (xem [16],

[21] và [22]).

(10) OFFSET/CLIP Đèn LED báo hiệu

khi tín hiệu đầu vào bị clip, vượt

ngưỡng của kênh, hoặc thanh

fader của mixer ở vị trí khác so

với vị trí fader của phần mềm

(Đèn sẽ tắt khi thanh faders được

kéo về mức hiển thị trên phần

mềm).

(11) MENU Bấm nút sẽ kích hoạt chế

độ “Menu”, khi các phân vùng

MAIN, MON 1 hoặc MON 2 đang

được bấm chọn. Bấm nút này

lần nữa sẽ thoát khỏi chế độ

“Menu”.

(12) APP Đèn LED sẽ nhấp nháy khi

đang bluetooth đang ghép đôi với

thiết bị cài phần mềm điều khiển.

Khi ghép thành công, đèn sẽ sáng

(không chớp). Khi kết nối bị mất

hoặc tắt, đèn sẽ tắt theo. Xem

thêm phần hướng dẫn dùng

Bluetooth trong phần “Bắt Đầu”.

(13) AUDIO Đèn LED sáng khi bạn

ghép đôi với thiết bị phát nhạc

bluetooth, Xem thêm phần

hướng dẫn dùng Bluetooth trong

phần “Bắt Đầu”.

(14) BT/USB Núm chỉnh âm lượng

ngõ âm thanh số kết nối mixer

qua đường Bluetooth hoặc cáp

USB.

(15) PHONES Núm chỉnh

âm lượng tai nghe

headphone.

(16) FX 1/FX 2 Nút chuyển đổi giữa 2

effect gửi tín hiệu đi và thay đổi

thông số. Khi bấm chọn FX1 hay

FX2, cần fader được dùng để gửi

tín hiệu đến bộ effect

(17) MENU SCREEN hiển thị tên của

effect đang dùng, và cho phép điều

khiển danh sách effects khi phím

FX1 hoặc FX2 được bấm chọn.

Bấm nút MENU để bật/tắt Menu

Mode. Xoay núm SELECT/ADJUST

và nhấn để chuyển đến các menu

con, sau đó nhấn để chọn 1 lệnh cụ

thể từ các mục con.

(18) SELECT/ADJUST Mxoay để

chuyển tới lệnh trong menu và

nhấn để các nhận/chọn lệnh..

(19) MUTE Bấm nút này để tắt

toàn bộ tín hiệu của bộ Effect..

(20) TAP nút TAP cho phép gõ nhịp

thay đổi nhanh thông số thời

gian của effect tương thích với

tempo bài nhạc.

(21) MON 1/MON 2 Những nút này

bấm chọn khi cần điều chỉnh

monitor và mức thiết lập tương

ứng với đường Main. Để trở lại

điều khiển đường MAIN, nhấn

chọn nút MAIN.

(22) MAIN Bấm chọn để điều chỉnh

cho cổng out MAIN chính. Bấm

chọn MAIN để trở về chế đoe65

điều chỉnh chính nếu mixer đang

ở MON1 hoặc MON2.

(23) VU METER Hiển thị mực tín

hiệu của các đường main

mix, monitor mixes hay tín

hiệu effect nhận được. Trong

trạng thái SOLO, đèn tín hiệu

này cho phép chỉnh gain chi

tiết hơn riêng lẻ cho từng

kênh.

(24) MAIN Núm to này điều chỉnh âm

lượng chính và những kênh được

chọn như FX 1, FX 2, MON 1,

MON 2 or MAIN. Thông số thiết lập

được hiển thị qua đèn LED chung

quanh núm. Khi điều chỉnh núm

master volume cho bus được chọn,

đèn led vòng sẽ hiển thị mức tín

hiệu của bus đó trên phần mềm.

(25) USB AUDIO thiết lập kết nối

với máy tính với các công

dụng: phát nhạc, nâng cấp cập

nhật firmware và kết nối chuẩn

điều khiển MIDI. Kết nối này

cũng cho phép sử dụng FLOW

8 như 1 cái soundcard để thu

âm multi-track.

(26) DC IN Sử dụng cổng Micro-USB để

cấp nguồn cho mixer. Nguồn điện

được khuyến cáo hoặc là 1 cục sạc

USB rời, hoặc là kết nối USB có

bao gồm nguồn theo chuẩn.

BÂY GIỜ LÀ THAO TÁC TRÊN APP ĐIỆN THOẠI

 CÁC BƯỚC CHUẨN BỊ

Kết nối Bluetooth: Phát nhạc và điều khiển mixer

Để phát nhạc bạn phải cần có một thiết bị có kết nối bluetooth như laptop

hay điện thoại…

Mixer này chỉ được điều khiển và hiệu chỉnh từ phần mềm chuyên dụng chạy trên nền tảng

Android và iOS. Và chỉ có kết nối 1 thiết bị 1 lần bẳng phần mềm điều khiển thông qua kết nối

bluetooth.

Âm thanh có thể được phát từ 1 thiết bị kết nối bluetooth khác, hoặc ngay từ thiết bị đang điều khiển phần

mềm. Nhưng tối đa và duy nhất chỉ 1 thiết bị kết nối điều khiển mixer tại 1 thời điểm mà thôi.

LƯU Ý: FLOW 8 dùng 2 loại kết nối bluetooth đồng thời, chuẩn Bluetooth Low Energy (BLE) để

điều khiển phần mềm và chuẩn thông dụng Bluetooth Audio để kết nối âm thanh không dây.

Kết nối Bluetooth cho phần mềm điều khiển (app)

Để điều khiển FLOW 8 qua app từ thiết bị bluetooth, bạn cần phải theo các trình tự sau:

1. Tải xuống và cài đặt miễn phí app FLOW từ Apple Store hoặc Google Play Store.

2. Kích hoạt Bluetooth trên thiết bị diều khiển (phone, ipad hoặc tablet).

3. Bấm lệnh MENU trên mixer FLOW 8 và chọn lệnh BT PAIRING bằng cách xoay chọn núm

SELECT/ADJUST. Bấm vào lệnh từ menu con.

4. Bấm chọn lệnh PAIR REMOTE với núm SELECT/ADJUST, sau đó bấm chọn lệnh để bắt đầu quá trình tìm kiếm thiết bị Bluetooth.

5. Bật chạy app FLOW từ thiết bị điều khiển (mất khoảng 1 phút khởi động). App sẽ tự động dò tìm và nhận dạng

mixer FLOW 8 và kết nối. Khi được kết nối, biểu tưởng Bluetooth trong app sẽ chuyển từ màu xám (không hoạt

động) sang màu xanh (hoạt động), và đèn led màu xanh APP LED trên mixer sẽ sáng đều (không chớp).

6. Trong trường hợp kết nối không thành công, bấm chọn nút RETRY trên màn hình và lặp lại các bước theo hướng dẫn.

Kết nối Bluetooth để phát nhạc:

Để phát nhạc bluetooth đến mixer FLOW 8 bạn cần thực hiện theo trình tự sau:

1. Bật mở Bluetooth trên smartphone hoặc tablet (nếu chưa được bật).

2. Bấm lệnh MENU trên mixer FLOW 8 và chọn lệnh BT PAIRING bằng cách xoay chọn núm

SELECT/ADJUST. Bấm vào lệnh từ menu con.

3. Bấm chọn lệnh PAIR AUDIO với núm SELECT/ADJUST, sau đó bấm chọn lệnh để bắt đầu quá trình tìm kiếm thiết bị Bluetooth.

4. Chuyên đến menu Bluetooth trên điện thoại hay tablet.

5. Chọn “FLOW 8 (Audio)” để kết nối.

NOTE: Tên thiết bị “FLOW 8 Audio” có thể khác 1 chút tùy vào hệ điều hành của thiết bị.

6. Khi ghép đôi thành công, mục lệnh trên điện thoại hoặc máy tính bảng sẽ chỉ ra đã

thành công, và đèn AUDIO LED màu xanh trên mixer sẽ sáng liên tục.

7. Bắt đầu mở track nhạc trên điện thoại/máy tính bảng. Tín hiệu âm thanh sẽ được phát

không dây chuẩn stereo vào mixer FLOW 8.

8. Hiệu chỉnh mức tín hiệu cuối cùng: Bạn có thể điều chỉnh mức tín hiệu bluetooth bằng 4 cách sau:

• Tăng/giảm phím âm lượng cứng trên điện thoại/tablet.

• Tăng giảm bằng lệnh/nút điều khiển trên App.

• Chỉnh bằng núm BT/USB trên mixer FLOW 8

• Chỉnh bằng app FLOW tại kênh BT/USB trên màn hình giao diện mixer

GHI CHÚ: Một số app thí dụ YouTube sẽ tự động tắt khi bạn chuyển màn hình qua app khác. (Thí dụ chuyển từ Youtube sang

app FLOW 8). Để phát nhạc mà không bị ngắt bởi điều này, chúng tôi khuyến cáo chỉ nên dùng những app chuyên phát audio

thuần túy.

Bàn đạp/Footswitch điều khiển

Bằng cách dùng Footswitch điều khiển với jack FOOTSW, mặt có thể tắt

mở effects, nhấp lấy tempo đối với các effect có các tham số thời gian,

hoặc để thay đổi lui tới các giao diện làm việc ưa thích hay dùng:

• Footswitch Mode “FX” (mặc định):

Switch 1 = MUTE (cho cả 2 bộ effect), Switch 2 = TAP TEMPO (cho cả 2 bộ effect)

• Footswitch Mode “SNAPSHOT”:

Switch 1 = Snapshot Up (đi tới), Switch 2 = Snapshot Down (lui)

ĐIỀU HƯỚNG MỤC LỤC FX

• Khi nút FX1 hoặc FX2 được bấm chọn, bạn sẽ thấy bộ effect thiết lập sẳn được hiển thị. Những bộ effect

thiết lập sẳn này có thể được thay đổi bằng cách xoay vặn núm SELECT/ADJUST và bấm chọn mục thích

hợp.

• Bấm chọn nút MENU button khi đang bật FX1 hoặc FX2 sẽ mở ra giao diện hiệu chỉnh các tham số cho cả 2 effects.

◊ Xoay núm SELECT/ADJUST cho phép bạn thay đổi giá trị của tham số đầu tiên của effect.

◊ Nhấn nút SELECT/ADJUST cho phép thay đổi tham số thứ 2, thường là

đảo qua lại 1 trong 2 trạng thái/giá trị của tham số này.

• Bấm nút MENU lần nữa để quay lại màn hình lựa chọn các bộ effect thiết lập sẳn
